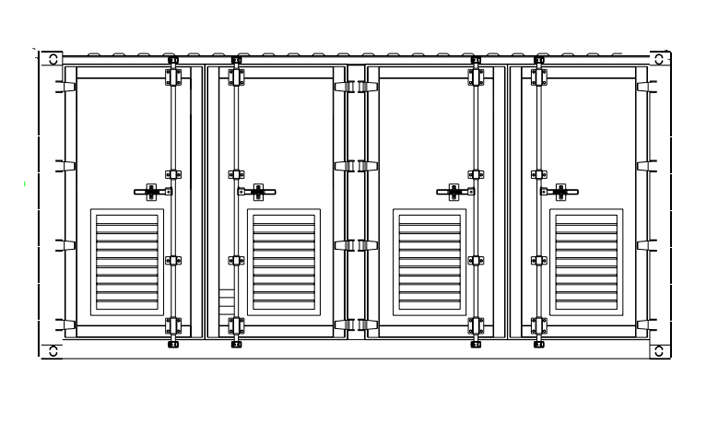

TGP100M1200V系列微网储能系统
主要针对中小型储能微电网开发的一款高效、高可靠储 能系统，支持多台并联运行，支持油机混动运行，支持直流 耦合与交流耦合方案，外置STS支持并离网快速切换。适用 于小型工商业、小型海岛微电网、通信机房、配电站等多种 场景，满足不同用户的需求。

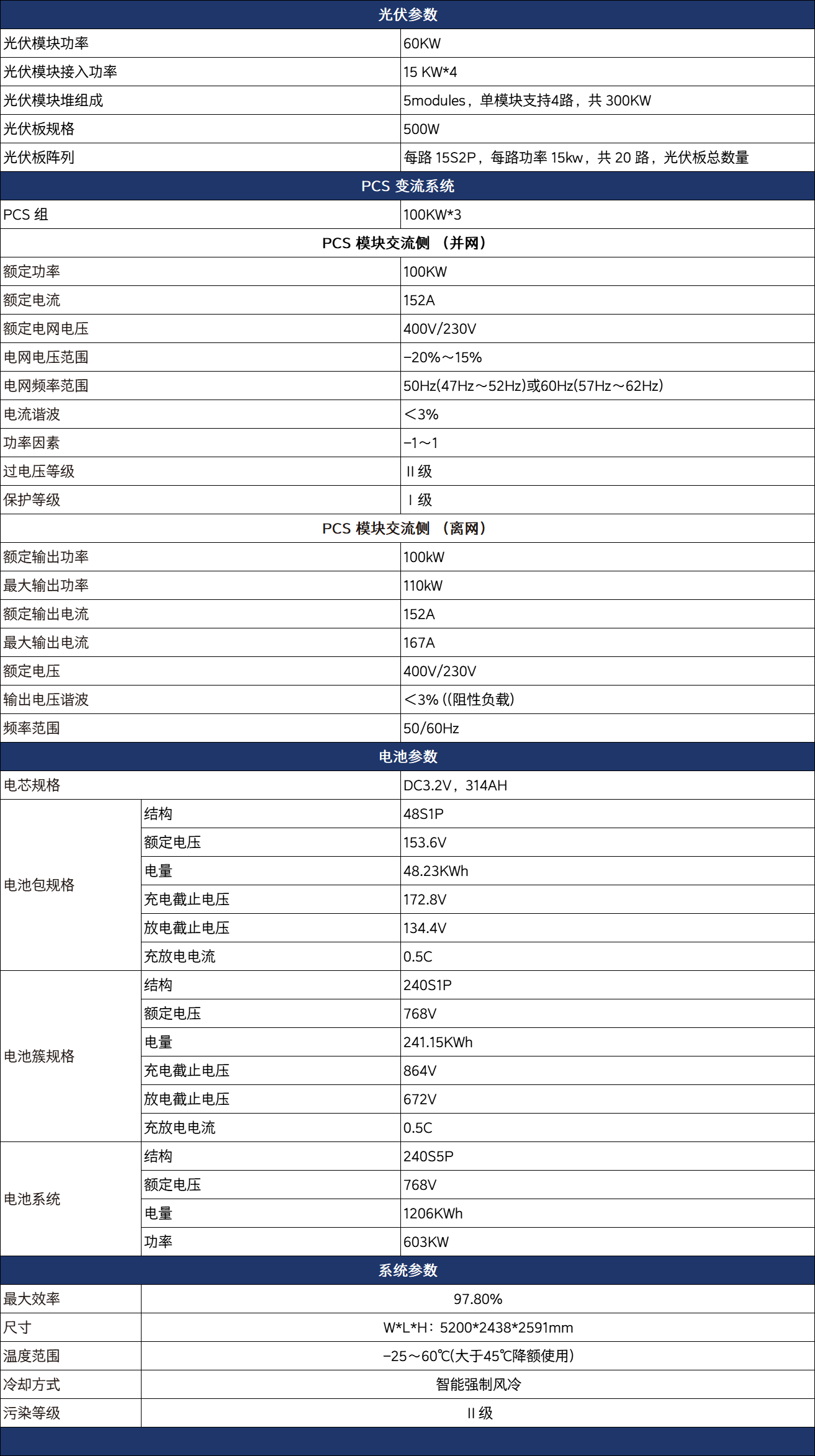

| 光伏参数 | ||
| 光伏模块功率 | 60KW | |
| 光伏模块接入功率 | 15 KW*4 | |
| 光伏模块堆组成 | 5Modules，单模块支持4路，共 300KW | |
| 光伏板规格 | 500W | |
| 光伏板阵列 | 每路 15S2P，每路功率 15kw，共20路，光伏板总数量 | |
| PCS 变流系统 | ||
| PCS 组 | 100KW*3 | |
| PCS 模块交流侧(并网) | ||
| 额定功率 | 100KW | |
| 额定电流 | 152A | |
| 额定电网电压 | 400V/230V | |
| 电网电压范围 | -20%~15% | |
| 电网频率范围 | 50Hz(47Hz~52Hz)或60Hz(57Hz~62Hz) | |
| 电流谐波 | <3% | |
| 功率因素 | -1~1 | |
| 过电压等级 | Ⅱ级 | |
| 保护等级 | Ⅰ级 | |
| PCS 模块交流侧 (离网) | ||
| 额定输出功率 | 100kW | |
| 最大输出功率 | 110kW | |
| 额定输出电流 | 152A | |
| 最大输出电流 | 167A | |
| 额定电压 | 400V/230V | |
| 输出电压谐波 | <3%((阻性负载) | |
| 频率范围 | 50/60Hz | |
| 电池参数 | ||
| 电芯规格 | DC3.2V， 314Ah | |
| 电池包规格 | 结构 | 48S1P |
| 额定电压 | 153.6V | |
| 电量 | 48.23KWh | |
| 充电截止电压 | 172.8V | |
| 放电截止电压 | 134.4V | |
| 充放电电流 | 0.5C | |
| 电池簇规格 | 结构 | 240S1P |
| 额定电压 | 768V | |
| 电量 | 241.15KWh | |
| 充电截止电压 | 864V | |
| 放电截止电压 | 672V | |
| 充放电电流 | 0.5C | |
| 电池系统 | 结构 | 240S5P |
| 额定电压 | 768V | |
| 电量 | 1206KWh | |
| 功率 | 603KW | |
| 系统参数 | ||
| 最大效率 | 97.80% | |
| 尺寸 | W*L*H:5200*2438*2591mm | |
| 温度范围 | -25~60℃(大于45℃降额使用) | |
| 冷却方式 | 智能强制风冷 | |
| 污染等级 | Ⅱ级 | |
