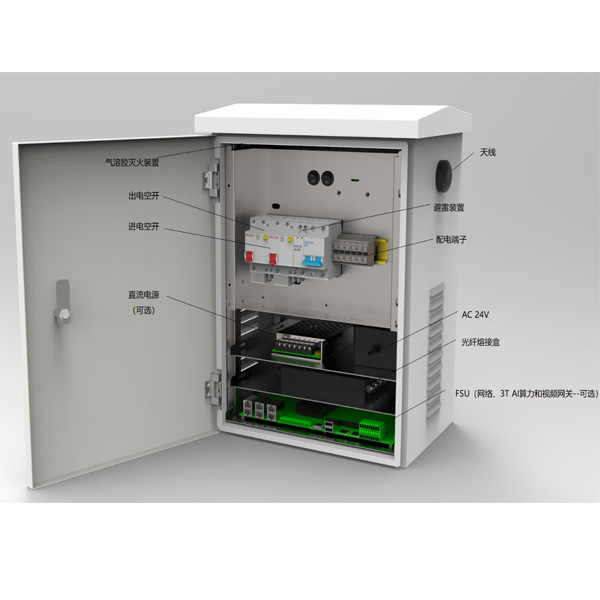

微型备电箱-拓革科技

1.产品优势

l模块化设计，BMS、UPS与通信模块高度集成。

l远程监控电源工作工况，报警时可及时处理。

l高度智能化，冗余唤醒，可实现真正无人值守。

l安全可靠，双重过压、过流与过温控制，气溶胶阻燃。

l待机时间长，无市电一年，可瞬唤醒。

l无缝扩容，工况供电时间可扩8小时~7天。

l产品已经在铁塔和运营商视频监控系统中成功应用。

l施工简单快捷，无需复杂专业培训。

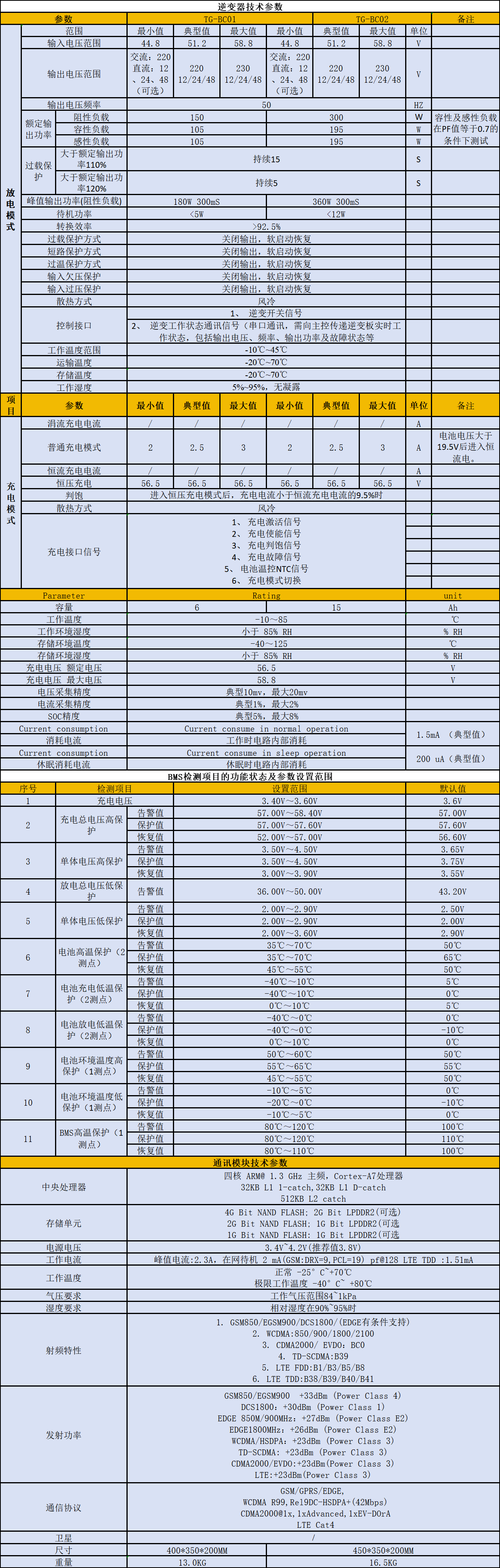

2.产品规格

逆变器技术参数
参数		TG-BCO1			TG-BC02
放电模式	范围	最小值	典型值	最大值	最小值	典型值	最大值	单位	备注
	输入电压范围	44.8	51.2	58.8	44.8	51.2	58.8	V
	输出电压范围	交流:220 直流:12 24、48 (可选)	220 12/24/48	230 12/24/48	交流:220 直流:12 24、48 、(可选)	220 12/24/48	230 12/24/48	V
	输出电压频率	50						HZ
	额定输出功率	阻性负载	150		300			W	容性及感性负载在PF值等于0.7的条件下测试
		容性负载	105		195			W
		感性负载	105		195			W
	过载保护	大于额定输出功率110%	持续15					S
		大于额定输出功率120%	持续15					S
	峰值输出功率(阻性负载)	180w 300mS			360w 300ms
	待机功率	<5W			<12W
	转换效率	>92.5%
	过载保护方式	关闭输出，软启动恢复
	短路保护方式	关闭输出，软启动恢复
	过温保护方式	关闭输出，软启动恢复
	输入欠压保护	关闭输出，软启动恢复
	输入过压保护	关闭输出，软启动恢复
	散热方式	风冷
	控制接口	1、逆变开关信号
		2、逆变工作状态通讯信号(串口通讯，需向主控传递逆变板实时工作状态，包括输出电压、频率、输出功率及故障状态等
	工作温度范围	-10℃~45℃
	运输温度	-20℃~70℃
	存储温度	-20℃~70℃
	工作湿度	5%~95%，无凝露
项目	参数	最小值	典型值	最大值	最小值	典型值	最大值	单位	备注
充电模式	涓流充电电流							A
	普通充电模式	2	2.5	3	2	2.5	3	A	电池电压大于19.5V后进入恒流充电
	恒流充电电流							A
	恒压充电	56.5	56.5	56.5	56.5	56.5	56.5	V
	判饱	进入恒压充电模式后，充电电流小于恒流充电电流的9.5%时
	散热方式	风冷
	充电接口信号	1.充电激活信号 2.充电使能信号 3.充电判饱信号 4.充电故障信号 5.电池温控NTC信号 6.充电模式切换
Parameter		Rating						unit
容量		6			15			Ah
工作温度		-10~85						℃
工作环境湿度		小于 85% RH						% RH
存储环境温度		-40~125						℃
存储环境湿度		小于 85% RH						% RH
充电电压额定电压		56.5						V
充电电压最大电压		58.8						V
电压采集精度		典型10mv，最大20mv
电流采集精度		典型1%，最大2%
S0C精度		典型5%，最大8%
Current consumption消耗电流		Current consume in normal operation 工作时电路内部消耗						1.5mA (典型值)
Current consumption休眠消耗电流		Current consume in sleep operation 休眠时电路内部消耗						200 uA(典型值)
BMS检测项目的功能状态及参数设置范围
序号	检测项目		设置范围					默认值
1	充电电压		3.40V~3.60V					3. 6V
2	充电总电压高保护	告警值	57.00V~58.40V					57.00V
		保护值	57.00V~57.60V					57.60V
		恢复值	52.00V~57.00V					56.60V
3	单体电压高保护	告警值	3.50V~4. 50V					3.65V
		保护值	3.50V~4. 50V					3. 75V
		恢复值	3.00V~3. 90V					3.55V
4	放电总电压低保护	告警值	36.00V~50.00V					43.20V
5	单体电压低保护	告警值	2.00V~2.90V					2. 50V
		保护值	2.00V~2. 90V					2. 00V
		恢复值	2.00V~3.60V					2. 90v
6	电池高温保护(2测点)	告警值	35℃~70℃					50℃
		保护值	35℃~70℃					65℃
		恢复值	45℃~55℃					50℃
7	电池充电低温保护(2测点)	告警值	-40℃~10℃					5℃
		保护值	-40℃~10℃					0℃
		恢复值	0℃~10℃					5℃
8	电池放电低温保护(2测点)	告警值	-40℃~0℃					0℃
		保护值	-40℃~0℃					-10℃
		恢复值	0℃~10℃					0℃
9	电池环境温度高保护(1测点)	告警值	50℃~60℃					50℃
		保护值	55℃~65℃					55℃
		恢复值	45℃~55℃					50℃
10	电池环境温度低保护(1测点)	告警值	-10℃~5℃					0℃
		保护值	-20℃~0℃					-10℃
		恢复值	-10℃~5℃					0℃
11	BMS高温保护(1测点)	告警值	80℃~120℃					100℃
		保护值	80℃~120℃					110℃
		恢复值	80℃~110℃					100℃
通讯模块技术参数
中央处理器		四核 ARM@ 1.3GHz 主频；Cortex-A7处理器；32KB L1 1-catch, 32KB L1 D-catch 512KB L2 catch
存储单元		4G Bit NAND FLASH;2G Bit LPDDR2(可选) 2G Bit NAND FLASH;1G Bit LPDDR2(可选） 1G Bit NAND FLASH: 1G Bit LPDDR2(可选）
电源电压		3.4V~4.2V(推荐值3.8V)
工作电流		峰值电流:2.3A，在网待机 2 mA(GSM:DRX=9,PCL=19)pf@128 LTE TDD :1.51mA
工作温度		正常 -25°C~+70℃ 极限工作温度 -40°c~ +80℃
气压要求		工作气压范围84~1kPa
湿度要求		相对湿度在90%~95%时
射频特性		1、GSM850/EGSM900/DCS1800/(EDGE有条件支持) 2、 WCDMA:850/900/1800/2100 3、CDMA2000/ EVDO:BCO 4、TD-SCDMA:B39 5、 LTE FDD:B1/B3/B5/B8 6、LTE TDD:B38/B39/B40/B41
发射功率		GSM850/EGSM900+33dBm(Power class4) DCS1800:+30dBm(Power Class 1) EDGE 850M/900MHz:+27dBm(Power class E2) EDGE1800MHz:+26dBm(Power Class E2) WCDMA/HSDPA:+23dBm(Power Class 3) TD-SCDMA:+23dBm(Power Class 3) CDMA2000/EVD0:+23dBm(Power Class 3) LTE:+23dBm(Power Class 3)
通信协议		GSM/GPRS/EDGE ,WCDMA R99,Re19DC-HSDPA+(42Mbps) CDMA2000@1x,1xAdvanced,1xEV-DOrA LTE Cat4
尺寸		400350200MM				450350200MM
重量		13.0KG				16.5KG

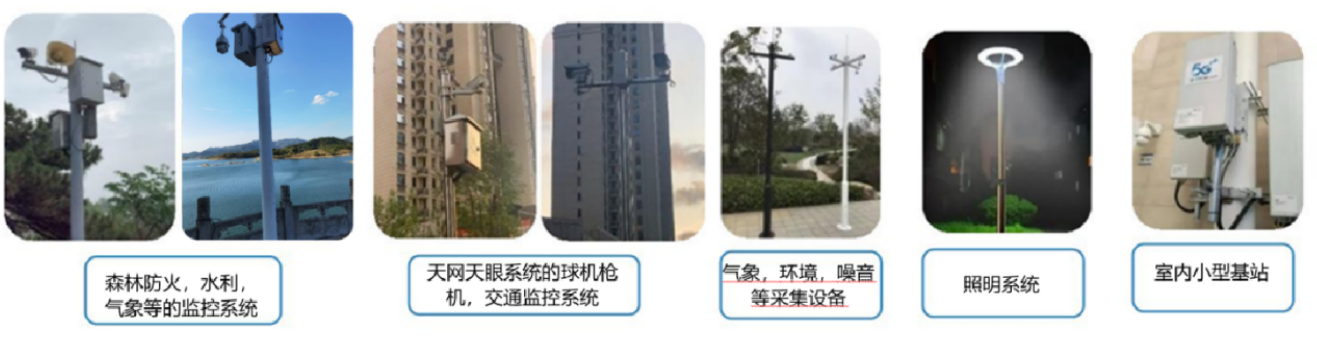

3.智能备电柜应用场景：

由于微型备电柜是双相逆变输出，我们的设备要保障供电的可以是直接接负载本身，更可以是接负载的配电柜，所以我们不用管负载端需要的是12V,还是24V，还是48V的输入要求，只需要负载有适配器，或者负载有配电柜，因此微型备电柜的通用性非常强。--通过解决统一220V交流输出，解决了负载端各式各样的电压输入的要求，使通用无障碍。可广泛用于监控系统，照明系统，气象，水利，矿山、油田、地质勘探、地质灾难救援的应急用电。

微型备电柜属于对现有系统的加装设备，不需要改变现有系统的任何电路和配电柜控制，只需要在市电接入负载或配电柜前，先接入微型备电柜，这一特殊的设计思路，让现有系统的改造尤为便捷。对于新的系统，我们可以采用加装，或是植入的方式。

微型备电柜不仅仅是保障供电的不间断，保证负载在断电情况下的运行，还有更要的功能是通过与SAAS后台的时时4G/5G通讯对接，可以为设备长期监控维护提供非常大的便捷，运维部门可以时时掌控设备的供电情况。
